Basé sur des technologies de contrôle numérique, le système de conférence complètement numérique de la série HT-9500 est flexible et fiable pour toutes sortes de conférence, petite/ moyenne / grande réunion. Le système est composé de: gestion de micro, suivi de vidéo automatique, enregistreur audio de conférence, vote, etc.
Le système de conférence complètement numérique de la série HT-9500 est aussi offert avec la fonction permettant d’accéder et de contrôle l’unité principale via un logiciel, ainsi l’opérateur peut gérer et contrôler facilement les procédures de conférence.
Les autres appareils périphériques tels que les ordinateurs, les panneaux de contrôle, les projecteurs et les haut-parleurs peuvent aussi être intégrés avec le système de conférence complètement numérique de la série HT-9500.
Schéma de la connexion du système
Unité principale de la conférence numrérique (CMU) HT-9500M
L’unité principale de conférence forme le noyau de la totalité du système de conférence. Elle offre une alimentation à toutes les unités de contribution et sert de composant clé de liaison du matériel du système au logiciel de contrôle. Le CMU adopte des techniques DSP tels que la suppression de rétroaction, l’élimination du bruit, le gain automatique, l’égalisation numérique. Elle est flexible et fiable pour tout type de conférence avec une petite / moyenne / grande réunion.
Les câbles Cat6 FTP sont introduits pour la transmission de données et l’alimentation, pouvant supporter la transmission de message avec un service d’internet rapide de 100M. Ainsi, les signaux audio peuvent être livrés parfaitement à de longue distance.
Une fréquence d’échantillonnage de 48kHz est supportée par le système.
Afin d’assurer la clarté, la haute sensibilité, et la perfection de la qualité du son, CMU a un CPU de haute performance intégré. Les technologies DSP de haute vitesse 32 bit, la suppression de rétroaction, l’élimination de bruit, le gain automatique et l’égalisation numérique sont disponibles.
Un contrôle de suivi vidéo et un processeur de vote intégrés, une matrice de commutation à haute définition sont disponibles pour le traçage de vidéo automatique avec une matrice vidéo HD.
Le CMU a un USB intégré, permettant de réaliser l’enregistrement et la surveillance.
Différents types d’interface tels qu’Ethernet, RS422 et RS232 peuvent répondre aux différentes exigences des différents appareils.
Trois modes sont disponibles, REQUEST (1-4), LIMIT (1-4), et FIFO (1-4). Ils supportent la fonction de synchronisation de la parole.
Les fonctions de conférence multiple peuvent être réalisées quand le CMU est connecté à l’ordinateur.
Les produits compatibles Dante DCN-9500M (En option)
Paramètres Techniques
Capacité du Microphone: ≤320
Fréquence de réponse: 20Hz-20KHz SNR: >80dB
T.H.D: <0.05%
Alimentation: 230V AC 50/60Hz
Sortie audio: + 18dBu balanced
Tension de sortie: 24VDC
Interface de contrôle PIN, D-type (Femelle), connexion du système de contrôle central (RS232C)
Ethernet RJ45, connexion à l’ordi, RS422 connexion à un camera dôme à vitesse.
Consommation de puissance max.: 300W
Connexion: câble Ethernet Cat6 FTP
Prises du système: RJ45x4
Dimensions: 483x360 x 88 mm，2 U rack 19”
Poids net: 7.6kg
Unité d’extension de conférence numérique HT-9500E
Le microphone de conférence est le nom commun pour décrire l’unité utilisée par les participants pour participer à une conférence. Le terme est composé du président et des délégués.
Le câble Ethernet Cat6 FTP est impliqué dans la connexion des appareils du système de connexion. Plus de types avec des longueurs différents sont disponibles.
Information de commande
Unité principale de conférence numérique HT-9500M
Unité principale de conférence numérique (Dante) DCN-9500M
Unité d’extension numérique HT-9500E

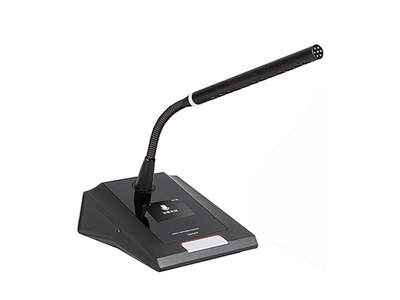

Microphone du président HT-9200c/HT-9210c/HT-9220c/HT-9500c/HT-9510c
Microphone des délégués HT-9200d/HT-9210d/HT-9220d/HT-9500d/HT-9510d
Terminal de conférence HT-ZD01
Câble d’extension Cat6 FTP XX mètres HT-CAT6/XXM
Matrice hybride HD HT-HD0401S

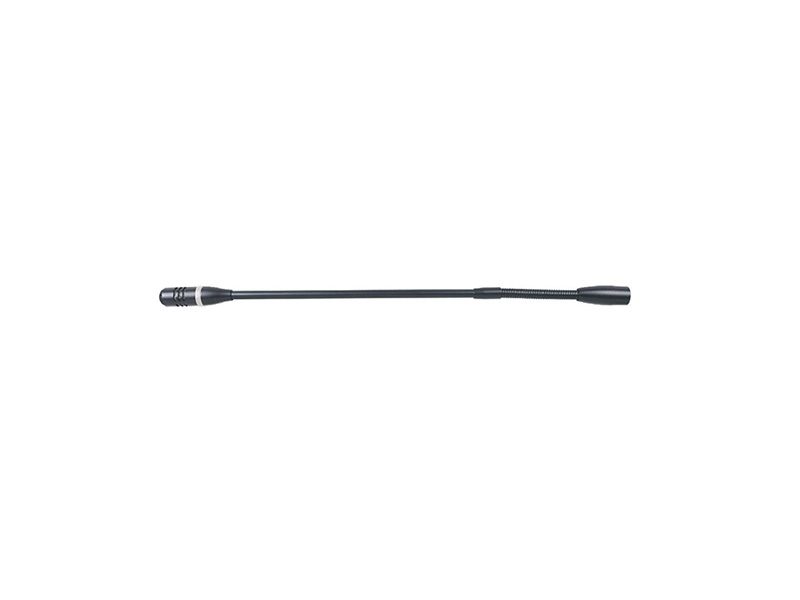

Microphone col de cygne HT-9500P1/HT-9500P2
